Kako odabrati senzor protoka vode za određenu primjenu?

Odabir pravog senzora protoka vode za određenu primjenu ključna je odluka koja može značajno utjecati na učinkovitost, točnost i pouzdanost vašeg sustava. Kao vodeći dobavljač senzora protoka vode, razumijemo složenost uključenu u ovaj proces odabira i ovdje smo da vas provedemo kroz ključne čimbenike koje treba uzeti u obzir.

1. Razumijevanje zahtjeva za prijavu

Prvi korak u odabiru senzora protoka vode je jasno razumijevanje zahtjeva aplikacije. Različite primjene imaju različite potrebe u smislu protoka, točnosti, temperature, tlaka i vrste tekućine koja se mjeri.

Brzina protoka

Brzina protoka je volumen vode koji prolazi kroz senzor po jedinici vremena, obično se mjeri u litrama po minuti (LPM) ili galonima po minuti (GPM). Morate odrediti minimalne i maksimalne brzine protoka na koje će vaša aplikacija naići. Na primjer, u malom kućnom vodoopskrbnom sustavu, protok može biti relativno nizak, u rasponu od nekoliko litara u minuti do desetaka litara u minuti. S druge strane, u industrijskom rashladnom sustavu, protok može biti puno veći, dosežući stotine ili čak tisuće litara u minuti.

Točnost

Točnost senzora protoka vode odnosi se na to koliko izmjerena vrijednost odgovara stvarnom protoku. Potrebna točnost ovisi o primjeni. U nekim primjenama, poput jednostavnog dozatora vode, može biti prihvatljiva relativno niska točnost od ±5%. Međutim, u primjenama poput medicinske opreme ili sustava za doziranje kemikalija može biti potrebna visoka točnost od ±1% ili čak i bolja.

Temperatura i tlak

Temperatura i tlak vode u vašoj aplikaciji također mogu utjecati na performanse senzora protoka. Neki senzori su dizajnirani za rad unutar određenog raspona temperature i tlaka. Na primjer, u visokotemperaturnom industrijskom procesu potreban vam je senzor koji može izdržati povišene temperature bez gubitka točnosti ili trajnosti. Slično tome, u visokotlačnom hidrauličkom sustavu, senzor mora moći podnijeti tlak bez oštećenja.

Vrsta tekućine

Vrsta tekućine koja se mjeri još je jedan važan faktor. Ako voda sadrži nečistoće poput pijeska, prljavštine ili kemikalija, može biti potreban senzor koji je otporan na abraziju, koroziju ili začepljenje. Na primjer, u postrojenju za pročišćavanje otpadnih voda, senzor protoka vode mora moći rukovati prljavom i potencijalno korozivnom vodom.

2. Vrste senzora protoka vode

Postoji nekoliko vrsta senzora protoka vode dostupnih na tržištu, svaki sa svojim prednostima i nedostacima. Evo nekih uobičajenih vrsta:

Mehanički senzori protoka

Mehanički senzori protoka, kao što su turbinski senzori protoka i senzori protoka s lopaticom, rade na principu mehaničkog gibanja. U senzoru protoka turbine, voda koja teče uzrokuje rotaciju turbine, a brzina rotacije proporcionalna je protoku. Senzori protoka kotača s lopaticama rade na sličan način, s lopaticom koja se okreće protokom vode. Ovi senzori su relativno jednostavni i isplativi, ali mogu imati ograničenja u pogledu točnosti i trajnosti, posebno u primjenama s velikom brzinom ili prljavom vodom.

Ultrazvučni senzori protoka

Ultrazvučni senzori protoka koriste ultrazvučne valove za mjerenje brzine protoka. Postoje dvije glavne vrste: tranzitno-vremenski ultrazvučni senzori protoka i Doppler ultrazvučni senzori protoka. Transit - vremenski senzori mjere razliku u vremenu koje je potrebno ultrazvučnim valovima da putuju uzvodno i nizvodno u vodi. Doppler senzori, s druge strane, mjere pomak frekvencije ultrazvučnih valova reflektiranih od čestica ili mjehurića u vodi. Ultrazvučni senzori protoka nisu intruzivni, što znači da ne zahtijevaju izravan kontakt s vodom, što ih čini prikladnima za primjene u kojima je kontaminacija problematična. Također nude visoku točnost i mogućnosti širokog raspona protoka.

Magnetski senzori protoka

Magnetski senzori protoka, također poznati kao magmetri, rade na temelju Faradayeva zakona elektromagnetske indukcije. Kada vodljiva tekućina (kao što je voda) teče kroz magnetsko polje koje generira senzor, inducira se elektromotorna sila (EMF), koja je proporcionalna brzini protoka. Magnetski senzori protoka vrlo su precizni i mogu rukovati širokim rasponom protoka i viskoznosti tekućine. Također su prikladni za primjenu s prljavom ili korozivnom vodom.

3. Usklađivanje senzora s aplikacijom

Nakon što ste jasno razumjeli zahtjeve svoje aplikacije i različite vrste dostupnih senzora protoka vode, možete početi prilagođavati senzor aplikaciji.

Domaće aplikacije

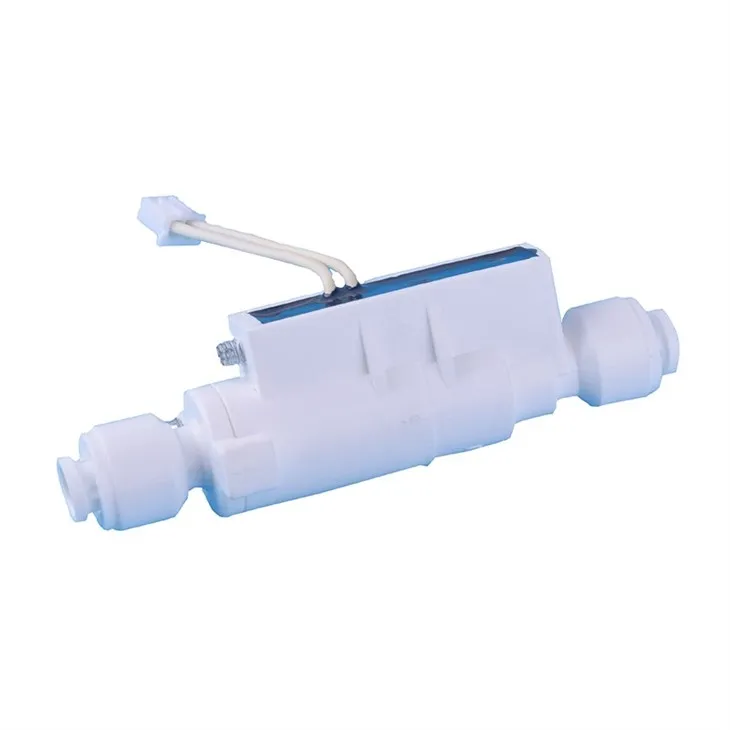

U kućanskim aplikacijama kao što su hidromasažne kade, precizno mjerenje protoka vode ključno je za održavanje ispravnog rada sustava. ASenzor protoka vode u vrućoj kadimože pomoći osigurati pravilnu cirkulaciju vode, sprječavajući probleme poput pregrijavanja ili loše kvalitete vode. Za ove primjene može biti dovoljan mali, ekonomičan senzor umjerene točnosti.

Industrijske primjene

U industrijskim primjenama zahtjevi su često zahtjevniji. Na primjer, u procesu odvajanja ulja i vode, anSenzor protoka ulja i vodeje potrebno za točno mjerenje protoka mješavine vode i ulja. Ovi senzori moraju biti u stanju nositi se s velikim protokom, visokim tlakom i potencijalno korozivnim tekućinama. Ultrazvučni ili magnetski senzori protoka često su dobar izbor za takve industrijske primjene zbog svoje visoke točnosti i trajnosti.

Prijave za kontrolu razine vode

Za primjene gdje je potrebna kontrola razine vode, aSenzor za kontrolu razine vodemože se koristiti zajedno sa senzorom protoka vode. Ovi senzori mogu pružiti informacije o razini vode, omogućujući precizniju kontrolu protoka vode. Ovo je posebno važno u primjenama kao što su spremnici za vodu ili sustavi za navodnjavanje.

4. Dodatna razmatranja

Uz gore navedene čimbenike, postoje i neka druga razmatranja pri odabiru senzora protoka vode.

Zahtjevi za instalaciju

Različiti senzori imaju različite zahtjeve za ugradnju. Neki senzori moraju biti postavljeni u određenoj orijentaciji, dok drugi mogu zahtijevati određenu duljinu ravne cijevi uzvodno i nizvodno od senzora kako bi se osiguralo točno mjerenje. Provjerite razumijete li zahtjeve za ugradnju senzora prije donošenja odluke.

Održavanje i kalibracija

Redovito održavanje i kalibracija ključni su za osiguravanje dugoročne točnosti i pouzdanosti senzora protoka vode. Neki senzori mogu zahtijevati češće održavanje od drugih, ovisno o primjeni i vrsti senzora. Prilikom odabira senzora uzmite u obzir jednostavnost održavanja i kalibracije.

trošak

Cijena senzora protoka vode također je važan faktor. Iako je važno odabrati senzor koji udovoljava zahtjevima vaše aplikacije, morate uzeti u obzir i svoj proračun. Usporedite cijene različitih senzora i njihove značajke kako biste pronašli najbolju vrijednost za svoj novac.

5. Zaključak i poziv na akciju

Odabir pravog senzora protoka vode za određenu primjenu višestruk je proces koji zahtijeva pažljivo razmatranje različitih čimbenika. Kao profesionalni dobavljač senzora protoka vode, imamo širok raspon senzora koji zadovoljavaju različite potrebe primjene. Bilo da tražite senzor za kućnu hidromasažnu kadu, proces odvajanja industrijskog ulja i vode ili aplikaciju za kontrolu razine vode, možemo vam pružiti visokokvalitetna rješenja.

Ako ste u procesu odabira senzora protoka vode za svoju primjenu, pozivamo vas da nas kontaktirate za više informacija. Naš tim stručnjaka spreman je pomoći vam u odabiru najprikladnijeg senzora i pružiti vam svu potrebnu tehničku podršku. S nama možete razgovarati o svojim specifičnim zahtjevima, a mi vam možemo pomoći da donesete informiranu odluku kako biste osigurali uspjeh vašeg projekta.

Reference

• "Priručnik za mjerenje protoka: industrijski dizajn, načela rada, performanse i primjene" Richarda W. Millera
• "Instrumentalni i kontrolni sustavi" Johna C. Chappella
• Tehničke tablice proizvođača za razne senzore protoka vode
